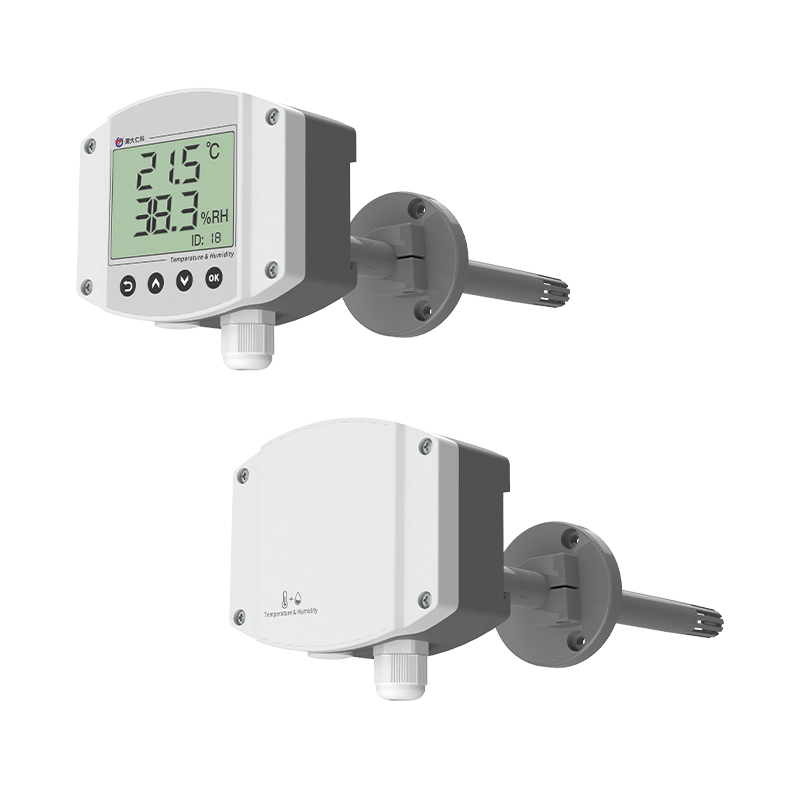

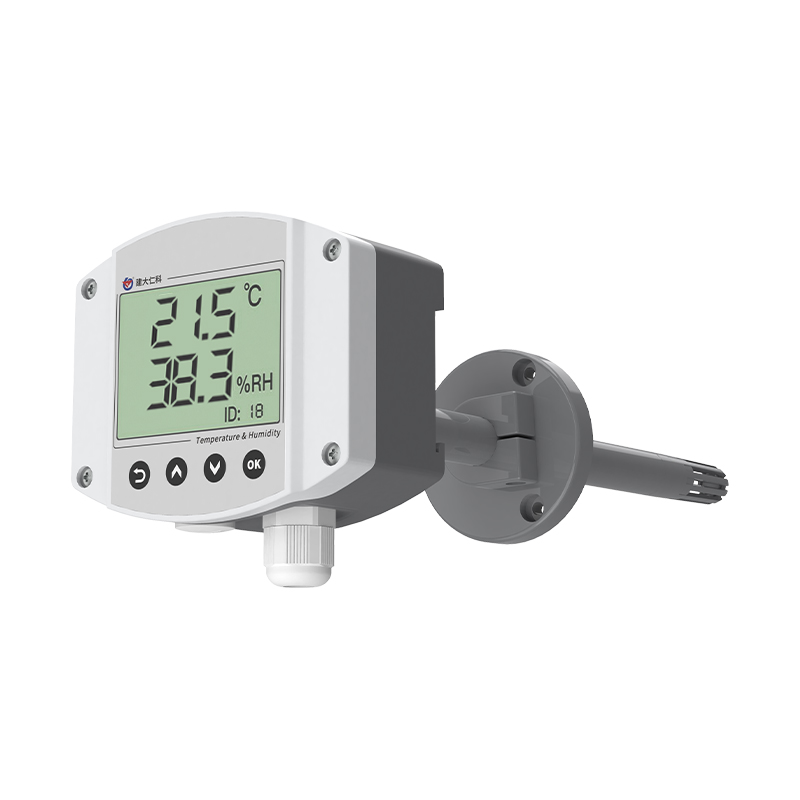

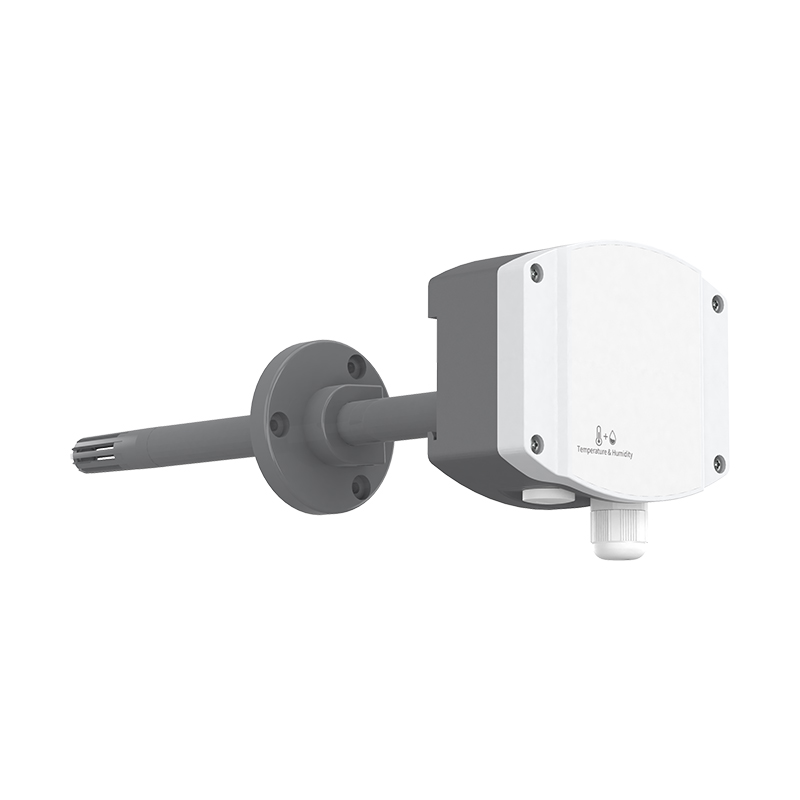

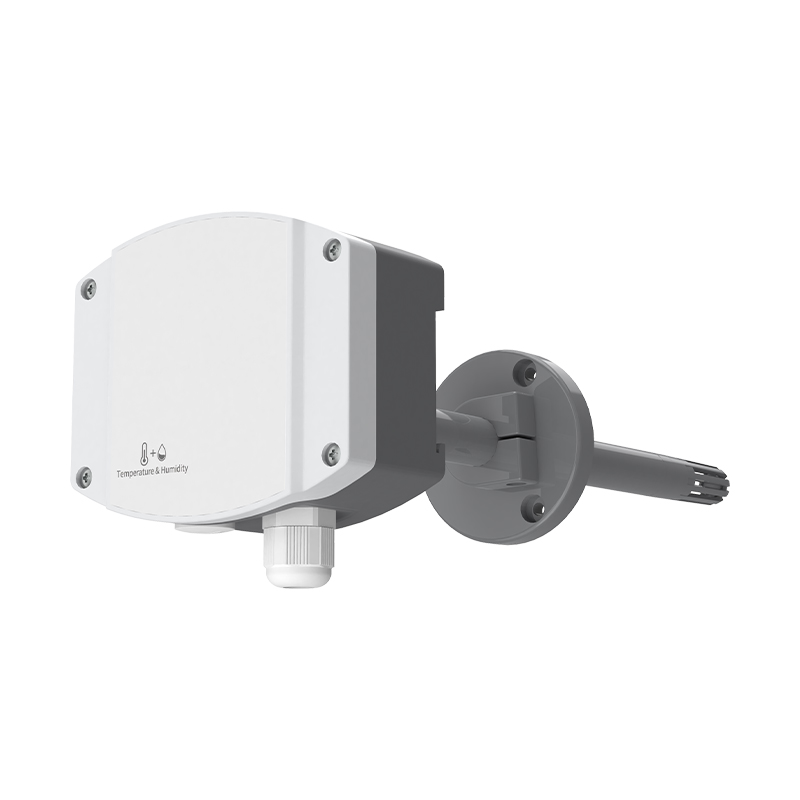

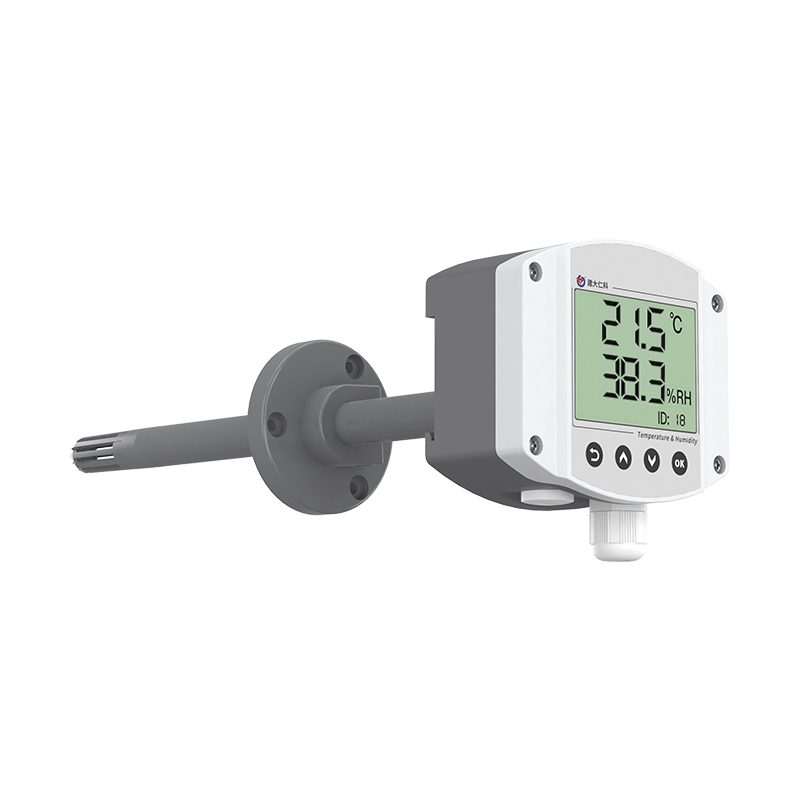

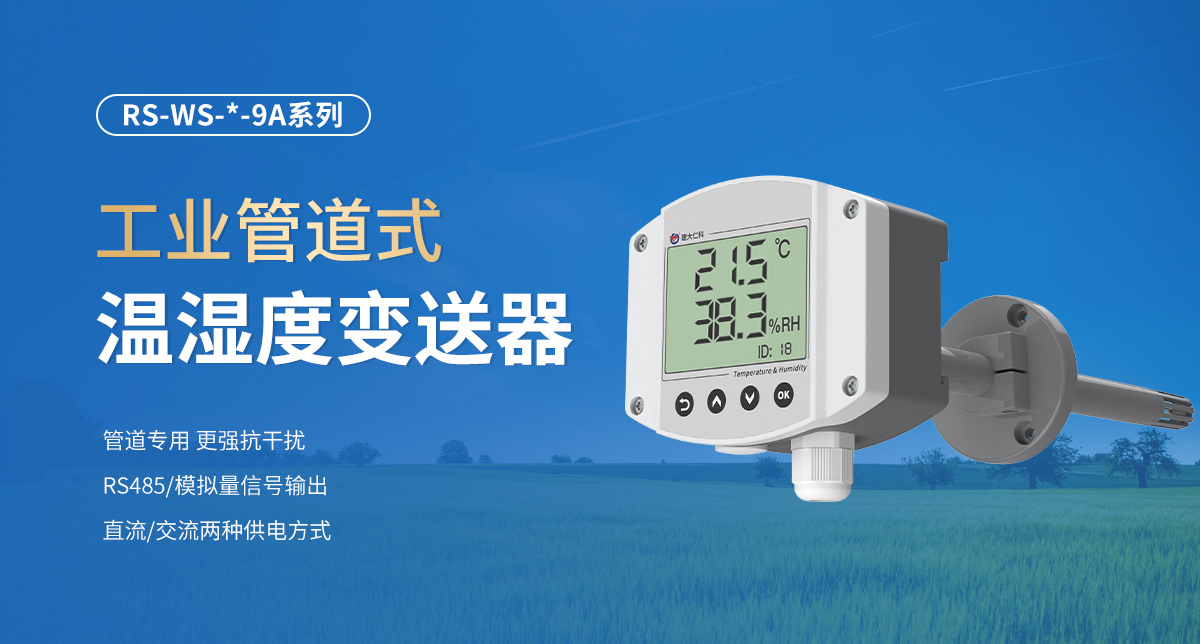

工业管道式温湿度变送器

管道温湿度详情_01.jpg 管道温湿度详情_02.jpg


管道温湿度详情_04.jpg 管道温湿度详情_05.jpg

管道温湿度详情_06.jpg 管道温湿度详情_07.jpg 管道温湿度详情_08.jpg 管道温湿度详情_09.jpg 管道温湿度详情_10.jpg 管道温湿度详情_11.jpg

管道温湿度详情_12.jpg 管道温湿度详情_13.jpg 管道温湿度详情_14.jpg 管道温湿度详情_15.jpg 管道温湿度详情_16.jpg 管道温湿度详情_17.jpg 管道温湿度详情_18.jpg 管道温湿度详情_19.jpg 管道温湿度详情_20.jpg 管道温湿度详情_21.jpg

485型：

供电	DC12～36V 或者 AC24V（±20%）
最大功耗	0.1W
精度	湿度	±2%RH（60%RH，25℃）
	温度	±0.2℃（25℃）
温度量程	默认-40℃~+80℃
湿度量程	0%RH-100%RH
变送器电路工作温湿度	-20℃~+60℃，0%RH~99.9%RH（非结露）
探头工作温度	默认-40℃~+80℃
探头工作湿度	0%RH-100%RH
长期稳定性	湿度	≤0.25%RH/y
	温度	≤0.03℃/y
响应时间	湿度	≤8s(1m/s风速)
	温度	≤25s(1m/s风速)
允许最大气流速度	16m/s
输出信号	RS485(ModBus 协议）

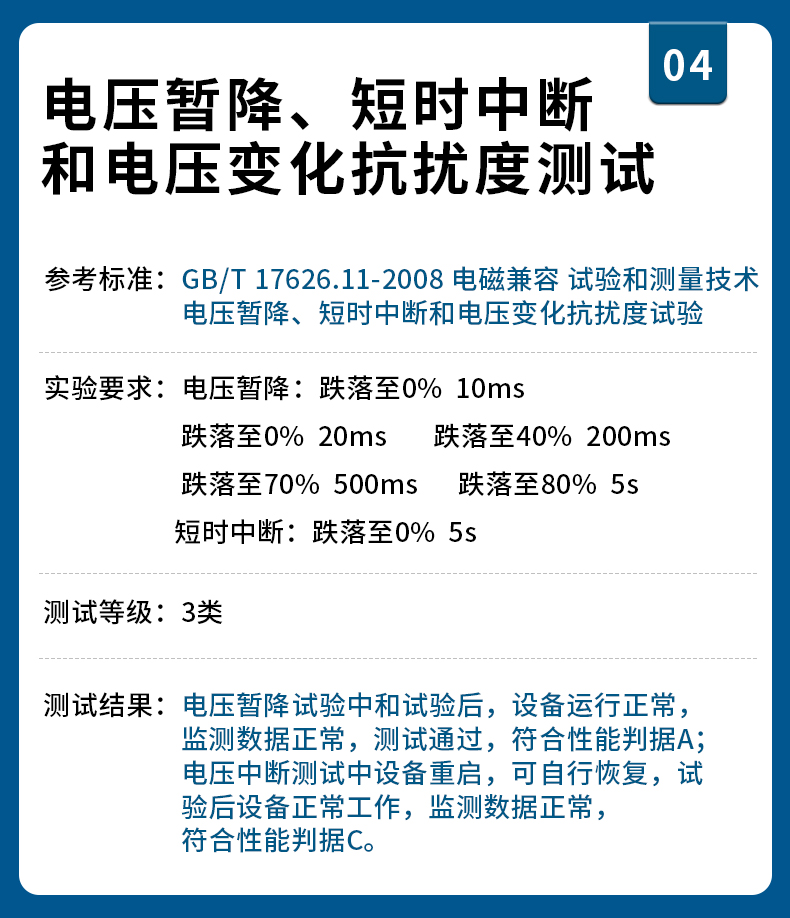

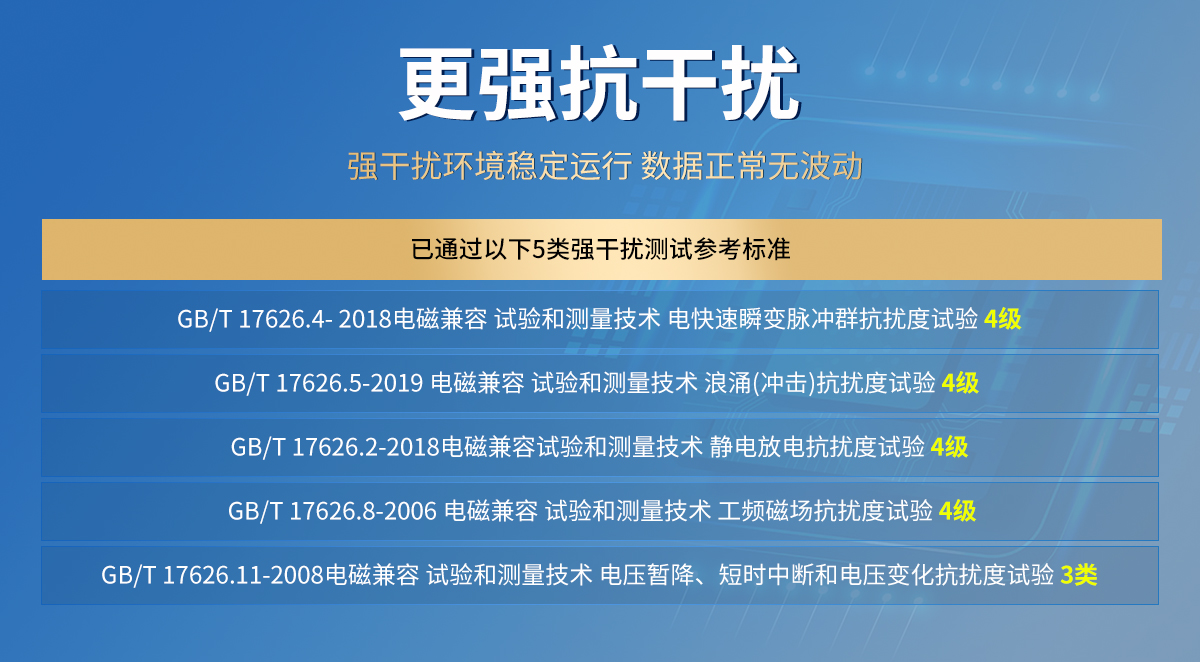

电磁兼容等级	GB/T 17626.4- 2018 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容试验和测量技术静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容试验和测量技术工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验 3类

模拟量型：

供电	DC15～36V 或者 AC24V（±20%)
最大功耗	1.5W
精度	湿度	±2%RH（60%RH，25℃）
	温度	±0.2℃（25℃）
温度量程	默认-40℃~+80℃
湿度量程	0%RH-100%RH
变送器电路工作温湿度	-20℃~+60℃，0%RH~99.9%RH（非结露）
探头工作温度	默认-40℃~+80℃
探头工作湿度	0%RH-100%RH
长期稳定性	湿度	≤0.25%RH/y
	温度	≤0.03℃/y
响应时间	湿度	≤8s(1m/s风速)
	温度	≤25s(1m/s风速)
允许最大气流速度	16m/s
输出信号	电流输出	4~20mA
	电压输出	0~5V/0~10V
负载能力	电压输出	输出电阻≤1kΩ
	电流输出	≤600Ω
电磁兼容等级	GB/T 17626.4- 2018 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容试验和测量技术静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容试验和测量技术工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验 3类
