小主机+模拟量温湿度传感器，如何实现小主机本地报警

这个主机是无法直接采集模拟量的，需要搭配一个“模拟量转485的模块来实现，或者把主机换成气象监控主机来实现模拟量的采集

1、将模拟量温湿度设备接在模拟量转485模块的 VCC GND IN0 IN1 上

VCC - 棕线     GND - 黑线 绿线 白线     IN0 -  黄线    IN1 - 绿线

2、将模拟量转485的 VCC GND A+ B- 接入您现场的USB转485上

VCC - 电源正     GND - 电源负     A+ - 485A     B- - 485B

3、打开485设备资料包中的485参数配置软件，测出设备地址和波特率  注意：设备地址请勿和小主机航空插头线上接的其他485设备重复，波特率和小主机的通信波特率保持一致（小主机配置软件-基础参数-    ModBus通信波特率）

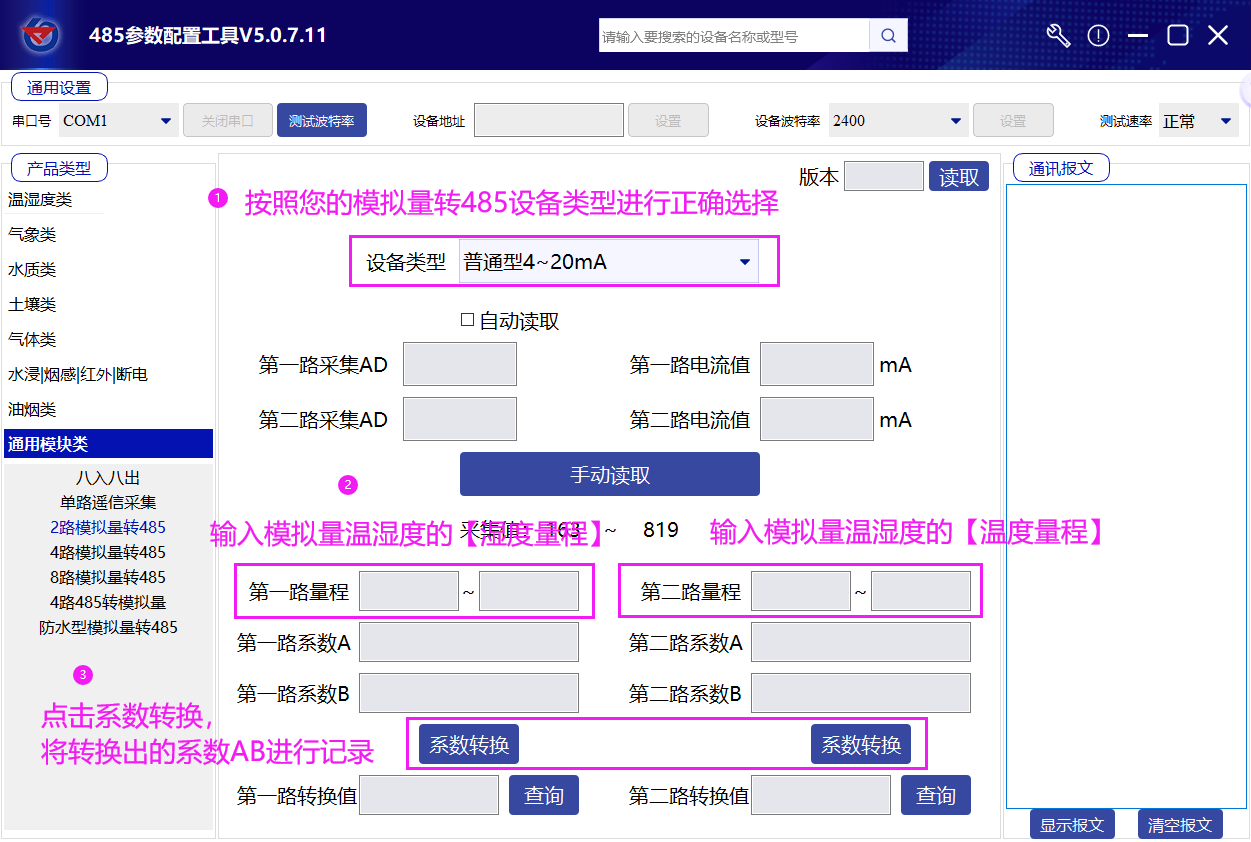

4、在产品类型中选择 通用模块类 - 2路模拟量转485 按照下图进行操作

5、将模拟量转485的 VCC GND A+ B- 接在小主机的航空插头线上

VCC - 棕线     GND - 黑线     A+ - 黄线     B- - 蓝线

6、打开小主机的配置软件进行如下配置

① 【ModBus参数】中选择一个槽位，勾选启用，ModBus从站地址填写刚刚用485配置软件测到的模拟量转485设备的地址，设备类型选择“温湿度变送器”

②【通道参数】中选择一个通道号，通道数据来源选择ModBus槽位*（步骤①中使用的槽位），数据属性选择"模拟量1启用模拟量2启用"   勾选最下方的“允许编辑所有参数”将输出=Ax+B中的 A和B，按照

【小主机的报警方式】

① 超限屏幕进行提示：完成上述操作后即可实现

② 短信报警：小主机需要插入有短信功能的手机卡，在配置软件【GPRS参数】中将GPRS工作类型切换成“短信报警模式”“传输与短信报警同时模式”，填写号告警目标手机号以及报警短信发送间隔，在【通道参数】中将“允许发生短信报警”和“复归允许短信报警”按需求勾选上

③ 语音报警：完成步骤②的操作后，给小主机中安装的手机卡发送“振铃告警开启”

④ 超限控制继电器：小主机默认带有两路继电器，在配置软件【继电器参数】中将超限想被控的继电器的工作模式切换成“自动控制”，在配置软件【通道参数】中关联相应的继电器，再按照需求进行控制回差的设置即可

您可以按照上述步骤进行设置，也可以联系我们的技术人员给您进行远程指导。
